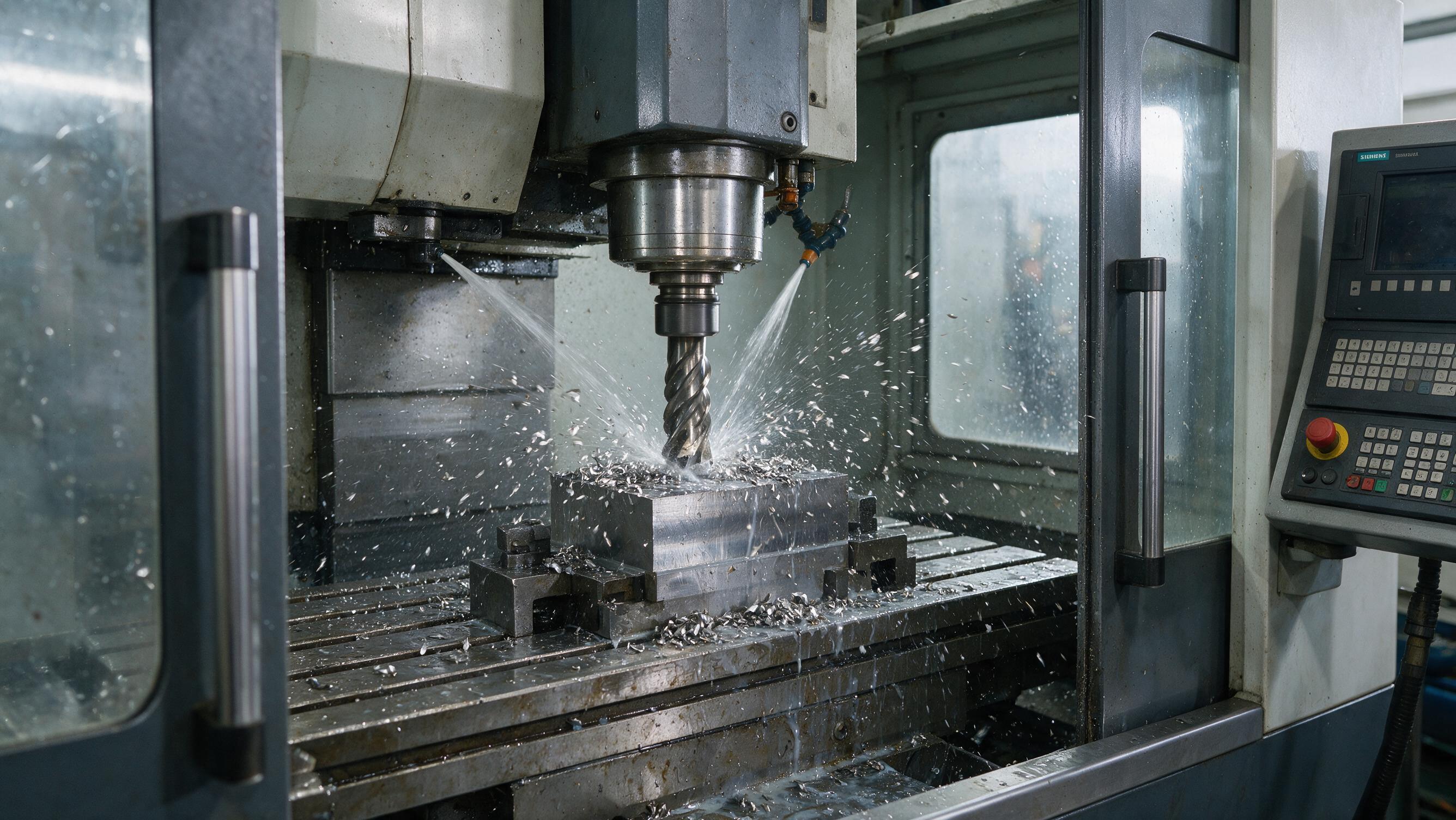

Фрезеровка ножей на ЧПУ Siemens: как в цехе режем Х12МФ без сюрпризов

1. Стойка Siemens: ShopMill и G-код

Siemens Sinumerik — обычная стойка на промышленных фрезерах: циклы сверления, карманы, контуры, корректор инструмента. Для цеха важны две вещи: ShopMill (диалоговое программирование на станке) и нормальный G-код с циклами вроде CYCLE81.

У нас 3-осевой центр с зоной 800×400 мм. Этого хватает на ножи дробилок, планки, прижимы и большую часть оснастки. Пятиосей для плоского ножа не нужно: нужна плоскость, пазы, отверстия и повторяемость 0.01 мм на контуре до термообработки.

ShopMill удобен, когда пришёл образец «вот как было, сделай ещё четыре». G-код — когда пачка однотипных ножей и программа уже обкатана. Смешивать оба подхода на одной детали — путь к сбитому нулю.

2. Что реально фрезеруем на ножах

• наружный контур с припуском под шлифовку;
• посадочные пазы и окна под крепёж;
• отверстия, зенковку, иногда резьбу — пока сталь мягкая;
• лыски и выборки, которые на заточном станке не сделать.

Режущую кромку на фрезере «в чистовой размер» не гоняем. Кромка живёт на плоскошлифовальном с СОЖ после закалки. Фрезер даёт тело ножа, не заточку.

3. Почему контур — до закалки

Х12МФ в отожжённом состоянии нормально фрезеруется. После HRC 52–56 концевая фреза работает в убыток: выкрашивание, увод, жжёная поверхность. Поэтому маршрут жёсткий:

1. фрезеровка контура, пазов, отверстий с припуском;
2. объёмная закалка и отпуск до HRC 48–56;
3. шлифовка плоскостей и кромки;
4. эрозия — только если после закалки нужен внутренний угол или паз, который фрезой уже не взять.

Припуск закладываем сразу: закалка ведёт геометрию. Кто фрезерует «в ноль» до печи — потом шлифует воздух.

4. Типичные ошибки оператора

• Забыли корректор радиуса — контур уезжает на диаметр фрезы. На пазе под нож дробилки это сразу брак посадки.
• Нуль на ржавой кромке заготовки — деталь в партии «плавает» на 0.3–0.5 мм.
• Сухая фрезеровка толстого кармана — прижог ещё до закалки, потом трещина в печи.
• Один инструмент на черновую и чистовую — чистовой размер гуляет.

Siemens тут ни при чём. Стойка честно отрабатывает то, что написали. Ошибка почти всегда в нуле, корректоре или в желании «прогнать побыстрее».

5. Связка: фрезер → закалка → шлифовка

Клиенту важен не G-код, а нож, который не уводит в дробилке и не садится за смену. Фрезер Siemens закрывает геометрию тела. Печь — структуру. Шлифовка с СОЖ — кромку без отпуска от перегрева. Эрозия — редкие внутренние элементы после закалки.

Если нужен нож по чертежу, эскизу или изношенному образцу — присылайте. Считаем по Х12МФ, фрезеруем, калим, шлифуем. Не обещаем «как на пятиоси за час»: обещаем размер, который встанет в вашу камеру.
