Электроэрозионная резка: почему она медленная и когда без неё не обойтись

1. Почему фреза не берёт закалённую Х12МФ

После объёмной закалки нож из Х12МФ имеет твёрдость HRC 52–56. На этой твёрдости обычная концевая фреза либо мгновенно сажает кромку, либо уводит размер. Сверло HSS уверенно работает примерно до 35–40 HRC; дальше — твёрдый сплав или другой процесс.

Электроэрозия режет иначе: материал не снимается лезвием, а выжигается серией коротких разрядов. Твёрдость заготовки на сам разряд почти не влияет. Поэтому паз, шпонку или внутренний угол можно вырезать уже после закалки — без отпуска «на фрезу» и повторной термообработки.

2. Как работает проволочная эрозия

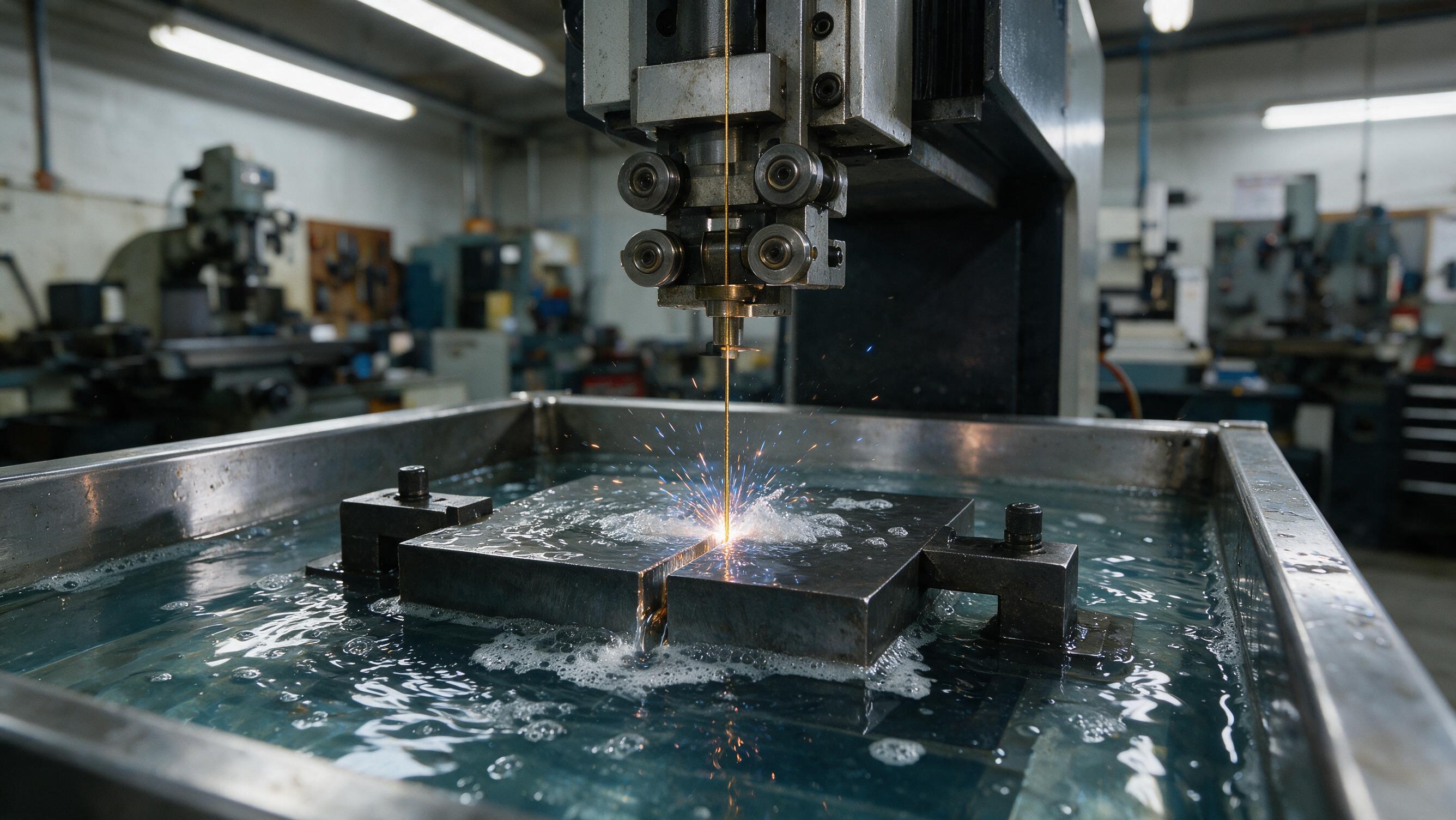

Между латунной (иногда молибденовой) проволокой и деталью держат зазор в десятки микрометров. Деталь — анод, проволока — катод. Разряд в диэлектрике (обычно деионизированная вода) локально плавит и испаряет металл. Проволока непрерывно перематывается, чтобы не сгореть в одном месте.

Деталь должна быть электропроводной. Керамика, текстолит, закалённое стекло — мимо. Х12МФ, 9ХС, 6ХВ2С, твёрдый сплав, нержавейка — нормальная работа.

3. Реальные сложности: скорость, проволока, белый слой

Эрозия не «быстрый раскрой». Черновая проволочная резка идёт сотнями мм²/мин, чистовая — заметно медленнее. На толстой плите ножа это часы, не минуты. Обрыв проволоки, грязная вода, неправильная полярность — и станок стоит, пока оператор заправляет нить заново.

• Белый слой (recast): на кромке остаётся переплавленный слой. Для режущего ножа его снимают шлифовкой с СОЖ, иначе кромка хрупкая.
• Конусность: проволока не идеально вертикальна на большой толщине. На пазах под болт это видно сразу.
• Старт отверстия: проволоку нужно куда-то заправить. Сквозной старт сверлят заранее, ещё в мягкой заготовке.
• Не проводник — не режется. Ржавчина, окалина, масляная плёнка портят стабильность разряда.

4. Где она нужна в цехе Окопром

У нас электроэрозионный станок стоит не «для красоты каталога». Типовые задачи:

• фасонные пазы и внутренние прямые углы на ножах дробилок после закалки;
• посадки под твёрдосплавные вставки, которые фрезой в HRC 54 не выбрать;
• узкие прорези в оснастке, где радиус фрезы оставляет «петлю», а по чертежу нужен угол;
• правка термообработанной заготовки без поводки: механическая сила на деталь почти нулевая.

После эрозии нож всё равно идёт на плоскошлифовальный станок с СОЖ. Эрозия даёт контур, шлифовка — плоскость и кромку без прижога.

5. Когда эрозию лучше не трогать

Раскрой мягкой заготовки, отверстия под М8, наружный контур ножа до закалки — это фрезерный ЧПУ. Эрозия там дороже и медленнее без выигрыша по геометрии.

Коротко: эрозия — инструмент для закалённого контура и внутренних углов. Фреза — для объёма и скорости. В нормальном цехе они работают парой, а не конкурируют.
